    Air Actuator Contitech FD 138-18 DS Double Convoluted Air Spring With M10 Blind Nut

    Ask Lasest Price
    Brand Name : AIRSUSTECH
    Model Number : FD 138-18 DS
    Certification : ISO/TS16949:2009
    Payment Terms : T/T, Western Union, Paypal or Others
    Supply Ability : 1000PCS/Week
    Delivery Time : 5-8 Working Days
    • Product Details
    • Company Profile

    Air Actuator Contitech FD 138-18 DS Double Convoluted Air Spring With M10 Blind Nut

    Double Convoluted Air Actuator Contitech FD 138-18 DS Air Spring With M10 Blind Nut


    OEM NO.


    Manufacturer Contitech:FD 138-18 DS
    Contitech:FD 138-18 DS

    AIRSUSTECH Part Number:2B8X2

    Norgren M / 31082

    Norgren Model: M/31082

    Place of production: Imported from the UK

    Brand Name: Nuoguan

    Model: M/31082

    Quality assurance: one year

    Packaging cartons

    ContiTech (Continental) Model: FD138-18 DS

    Place of production: imported from Germany

    Brand Name: ContiTech

    Model: FD138-18

    Quality assurance: one year

    Packaging cartons


    TypeOrder No.
    Rubber bellows only66501
    with dismountable plates, G1/2 air inlet66505

    Specifications and Detailed Technical Parameters:FD 138-18 DS

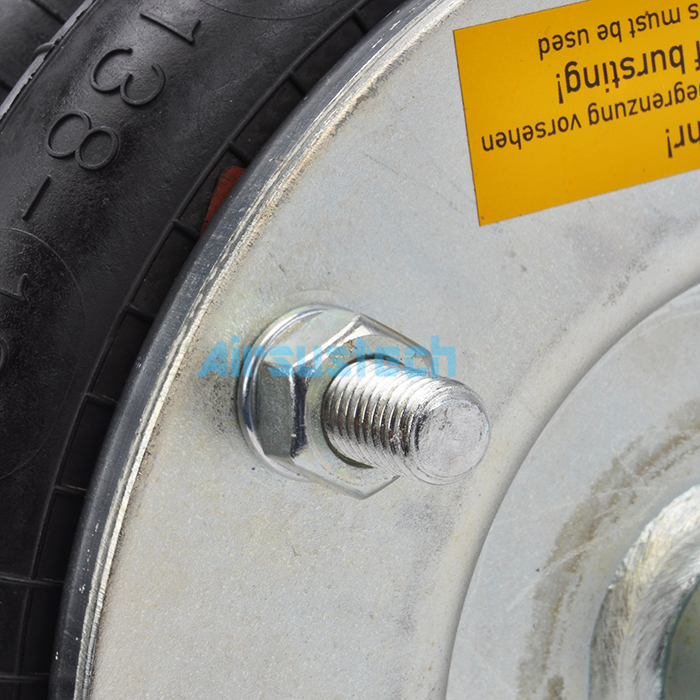

    • Nut/blind nut

    Top plate screw (nut) teeth: 4×M10
    The screw center distance of the top cover plate: 155.5mm
    Screw (nut) teeth of the bottom cover plate: 4×M10
    The screw center distance of the bottom cover plate: 155.5 mm

    • Air hole/air inlet/air fittings

    Air hole/air inlet: G1/2

    The screw center distance between the air hole and the nut: 72.75mm

    • Cover plate

    Top plate diameter: 184mm

    Diameter of the bottom cover: 184mm

    • Rubber Bellows

    Maximum diameter of rubber bellows: 230 mm
    Natural diameter of rubber bellows: 205 mm
    Working stroke: minimum 75 mm to maximum 250 mm
    Maximum height: 250 mm
    Minimum height: 75 mm
    Stroke height: 175 mm

    Required Installation Space: 245mm

    • Bumper block/bumper block

    Without bumper block

    • Belt loop/Belt loop/Girdle hoop

    One piece of belt loop/girdle hoop


    Min. pressure 0 bar
    Return force to min height ≤ 300 N
    Overall weight 3.5 kg


    Vibration isolation – dynamic characteristic values

    Design height H: recommended 200mm, minimum 180mm

    Pressure p [bar]345678Vol. V [l]
    Force (Load) [kN]3.95.36.78.29.711.3
    4.1
    Spring rate [N/cm]7609701185140016101815
    Natural frequency [Hz]2.22.22.12.12.12.0

    Pneumatic application – static characteristic values

    Force F [kN]

    Pressure p [bar]345678Vol. V [l]
    Height H [mm]2202.94.05.26.47.79.04.3
    2003.95.36.78.29.711.34.1
    1505.98.010.112.414.716.93.2
    1008.211.013.716.619.422.42.0

    Other types Of Contitech Air Spring We could offer


    FS 76-7 DS CR;

    FS 22-3 DI CR;
    FS 76-14 DS CRFS 76-14 DI CR;
    FS 138-8 DS;FS 44-5 DI CR;
    FS 210-10 DS;FS 76-7 DI CR;
    FS 412-10 DS;FD 22-4 DI CR;
    FS 614-13 DS;FD 44-10 DI CR;
    FS 816-15 DS;FT 22-6 DI CR;
    FD 209-21 DS;FT 44-15 DI CR;
    FD 210-22 DS;FT 76-20 DI CR
    FD 412-18 DS
    FD 614-26 DS;
    FD 816-30 DS;
    FT 76-20 DS CR;
    FT 138-26 DS;
    FT 210-32 DS;
    FT 412-32 DS;
    FT 614-36 DS;
    FT 816-40 DS
